    SF型浮选机

    【产品简介】一款自吸浆、自吸气的机械搅拌式浮选机。
    【有效容积】:0.37-20m³
    【生产能力】:0.2-8m³/min
    【应用范围】:有色黑色金属、煤莹石、滑石等。
    【产品改进】叶轮两面带有后倾式叶片,可实现槽内矿浆双循环;前倾式槽体,死角小,泡沫运动速度快。

    邮箱 : khmchina@163.com

    产品介绍



            金宏大业 SF型浮选机是一款自吸浆、自吸气的机械搅拌式浮选机。有效容积为0.37-20m³

            该浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面。

            本浮选机适用于有色黑色金属的选别,还可用于非金属如:煤莹石、滑石的选别。
           该浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。

    浮选机使用说明:
            开机前应先检查各部位螺栓,停机起动前应先手动代轮旋转,以防沉淀物淤积增加电动机负荷,工作时应细心调整闸门高度,使液面保持稳定,随时将矿浆液面上的矿化泡沫刮入流槽。叶轮与定子应保持一定的间距,磨损时应注意更换,泵体内轴承每三个月要保养一次。

    易损件:叶轮,定子。







    优势特点



    1.吸气量大、功耗低。

    2.易损件寿命长。

    3.每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助竞博官网网站,水平配置,便于流程的变更。

    4.矿浆循环合理,能最大限度地减少粗砂沉淀,有利于粗粒矿物浮选。

    5.设有矿浆面的自控装置,调节方便。

    6.叶轮带有后倾式的上下叶片。上叶片产生矿浆上循环,下叶片产生矿浆下循环。

    7.机械搅拌,自吸气,自吸矿浆。

    8.可与JJF型浮选机构成联合浮选机组,作为每一个作业的吸入槽。



    工作原理



             SF型浮选机叶轮旋转时,上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周,使上下叶轮腔内形成负压区。同时,盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内,形成矿浆上循环。下叶片向四周甩出矿浆时,其下部矿浆向中心补充,这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔,与被吸入的矿浆相混合,形成大量细小气泡,通过盖板稳流后,均匀地弥散在槽内,形成矿化气泡。矿化气泡上浮至泡沫层,由刮板刮出即为泡沫产品。



    产品结构图

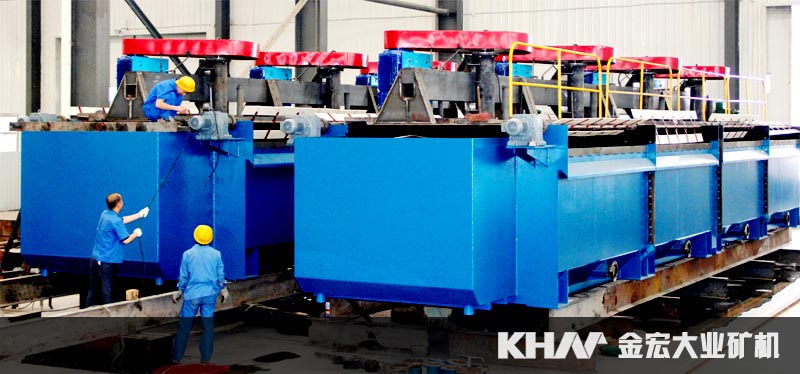

    SF型浮选机



           金宏大业SF型浮选机采用了结构新颖的前倾式槽体,双面叶片水轮,配有导流管和假底装置,槽内矿浆按固定的流动方式进行上、下双循环,有利于粗粒矿物的悬浮,可自吸空气,自吸矿浆,不需要泡沫泵。

    SF型浮选机可广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。



    技术参数



    型号

    有效容积(m3)

    处理能力(m3/min)

    叶轮直径(mm)

    叶轮转速(r.p.m)

    搅拌用电机功率(kw)

    刮板用电机功率(kw)

    单槽重量(kg)

    SF-0.37

    0.37

    0.2-0.4

    300

    352-442

    1.5

    0.55

    470

    SF-0.7

    0.7

    0.3-1.0

    350

    336

    3

    1.1

    970

    SF-1.2

    1.2

    0.6-1.2

    450

    312

    5.5

    1.1

    1400

    SF-2.8

    2.8

    1.5-3.5

    550

    280

    11

    1.5

    2120

    SF-4

    4

    2-4

    650

    235

    15

    1.5

    2600

    SF-6

    6

    3-6

    760

    191

    30

    2.2

    3000

    SF-8

    8

    4-8

    760

    191

    30

    2.2

    4292

    SF-16

    16

    5-16

    850

    169

    45

    2.2

    7415

    SF-20

    20

    5-20

    850

    169

    45

    2.2

    9823
